Testeador Portátil de Cables Multihilo
- Inicio
- Proyectos
- Testeador Portátil de Cables Multihilo
Descubre paso a paso cómo convertimos ideas en soluciones reales
Necesidad del cliente
El cliente requería una solución portátil, confiable e intuitiva para verificar arneses de cables multihilo con conectores Harting de 32 pines en cada extremo. El objetivo era reducir el tiempo de diagnóstico y evitar errores durante las pruebas manuales de continuidad e impedancia punto a punto, ya que la alta densidad y similitud entre pines dificultaba una medición rápida, ordenada y precisa. Además, se buscaba mejorar la eficiencia del área técnica en la identificación de fallas dentro del arnés completo.
Problemas encontrados

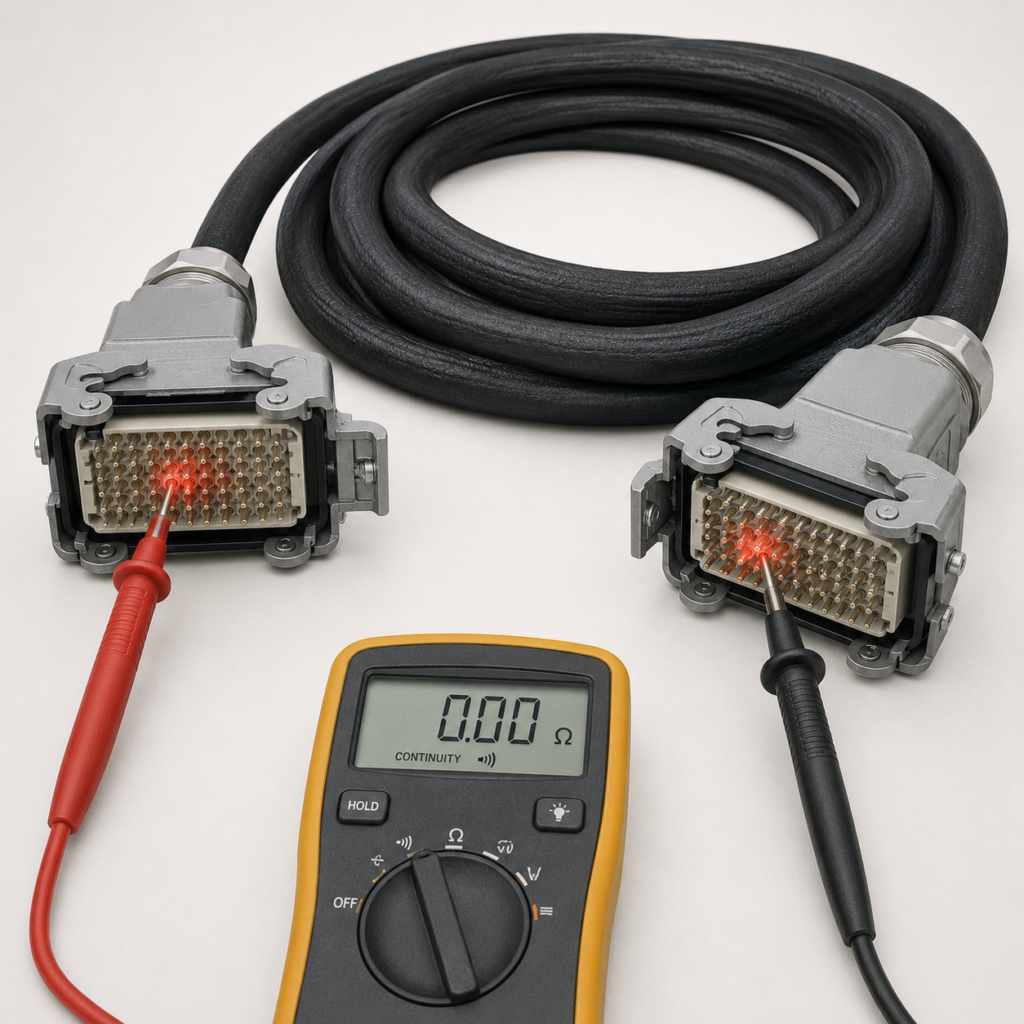

- La verificación del arnés se realizaba de forma manual, punto a punto.
- Los conectores de 32 pines presentan terminales muy cercanos y visualmente similares.
- Existía alto riesgo de equivocarse al medir entre pines incorrectos, por ejemplo entre el pin 10 y 11, o cualquier otra combinación equivocada.
- El proceso de inspección demandaba mucho tiempo para validar todos los cables del arnés.
- No existía una forma intuitiva y ordenada de identificar rápidamente qué cable estaba dañado.
- El área técnica debía repetir mediciones varias veces para confirmar resultados.
- La detección de fallas en producción se volvía lenta y poco eficiente.
Solución propuesta
#
Descripción
Cant.
Precio
Unit
Unit
Total
01
BANCO DE PRUEBA PORTATIL PARA TESTEAR CABLE MULTIHILO DE MÁQUINAS CON SERVOMECANISMO

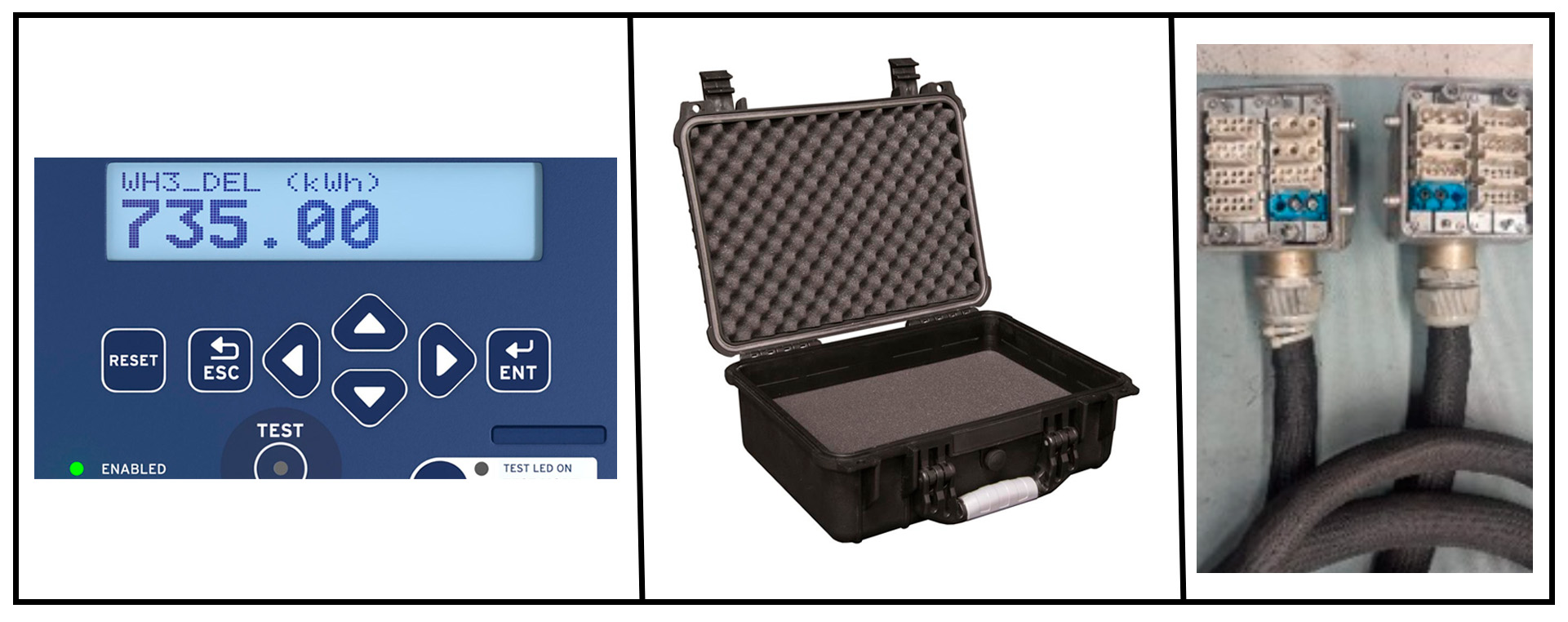

Descripción

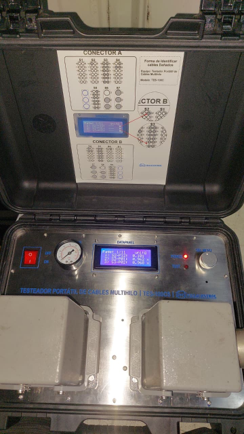

Se desarrolló un testeador portátil de cables multihilo integrado en un formato robusto y transportable, orientado a simplificar la validación de conexiones eléctricas. La solución permite realizar pruebas de forma práctica, mejorar la trazabilidad del proceso de inspección y reducir el tiempo requerido para detectar errores o fallas en el cableado.
Características
- Sistema de verificación de cableado manual y automático.

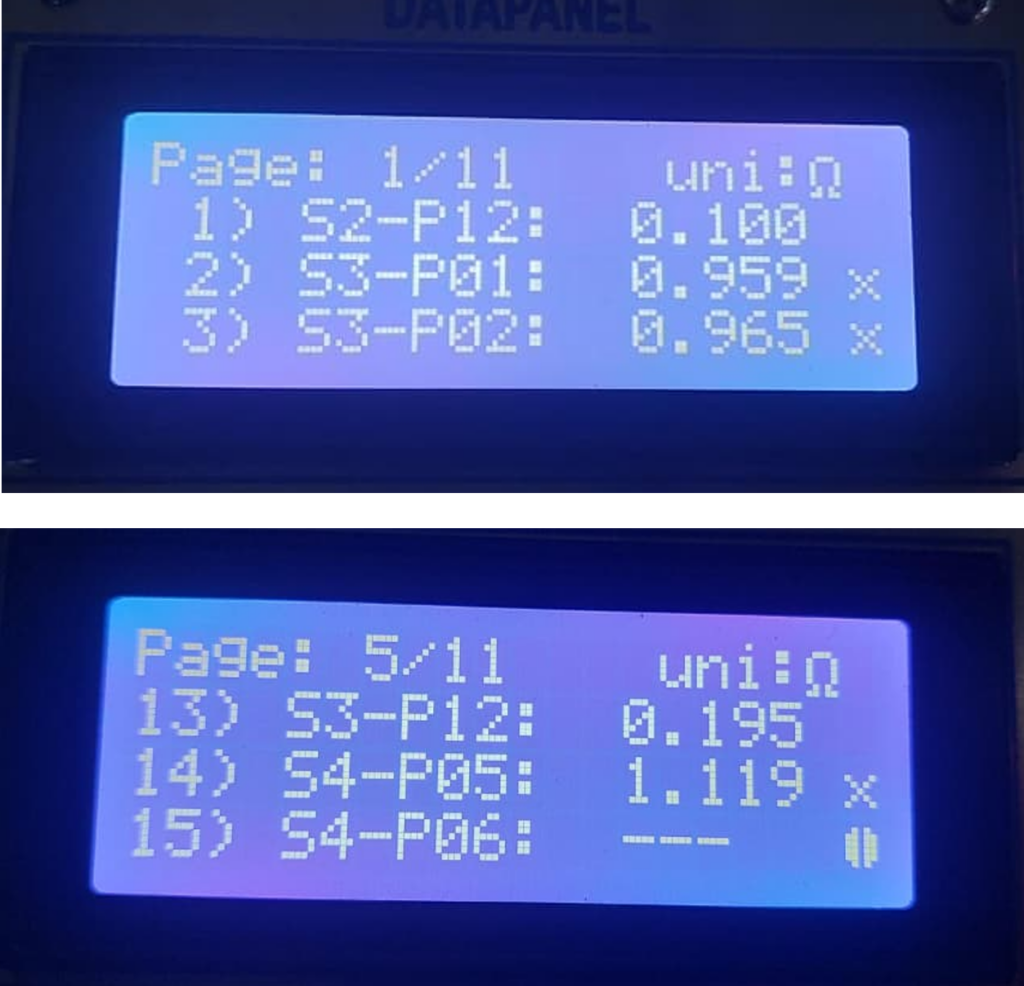

- 01 display LCD con botones para la visualización y selección de datos.
- 01 tarjeta electrónica con medidor de impedancia en los cables para pruebas automáticas, con alarmas luminosas y sonoras.
- 01 módulo de almacenamiento de información para el reporte de pruebas.
- 01 banco de batería interno como respaldo de energía para pruebas en campo, con una duración de hasta 30 horas de uso continuo.

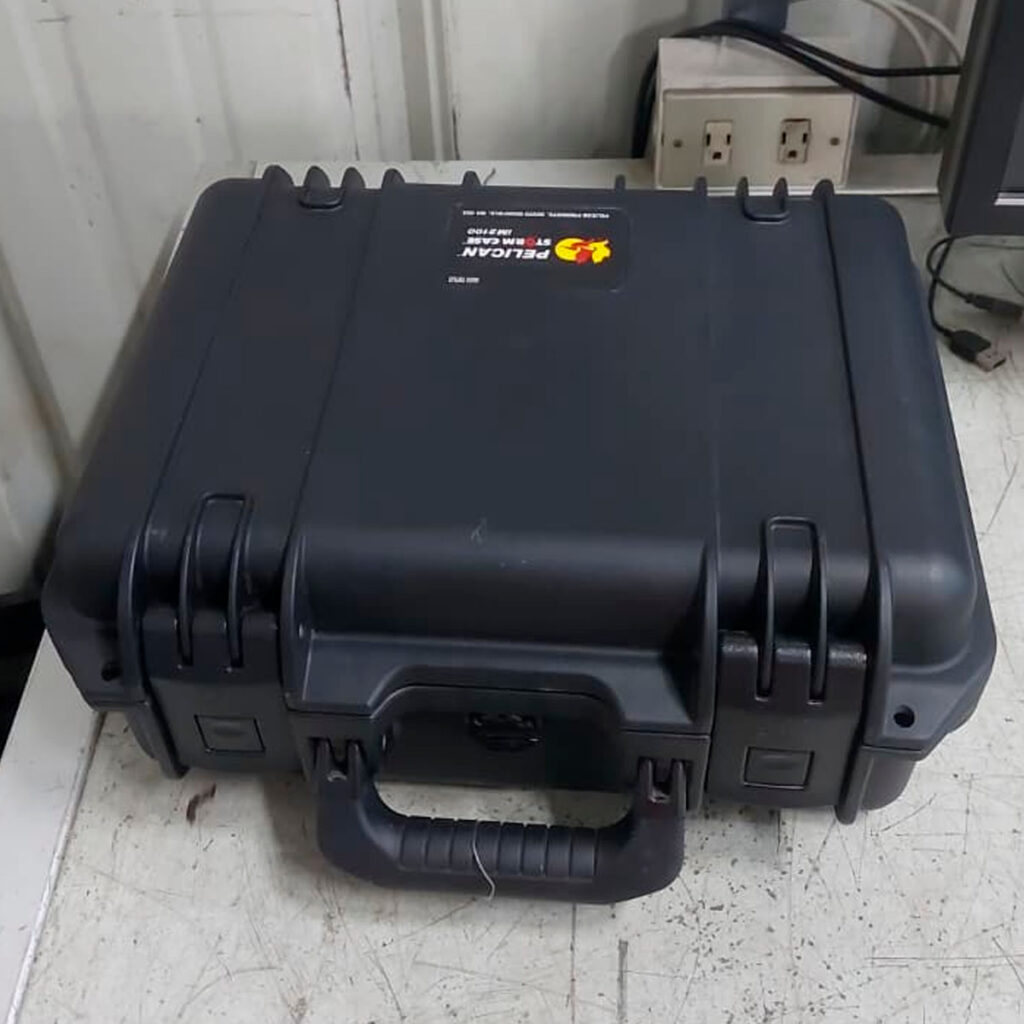

- 01 maletín de uso industrial para facilitar la portabilidad.
- 01 frontal metálico de acero inoxidable para brindar robustez al módulo de prueba.
- 02 alojamientos personalizados para la colocación de los conectores de los cables de prueba.
- Alimentación de 220 VAC / 200 mA + cable de poder.
Nota: imágenes referenciales. Validez de oferta 15 días.
Sub-Total
I.G.V (18%)
Total
USD
USD
USD
Desarrollo de la solución

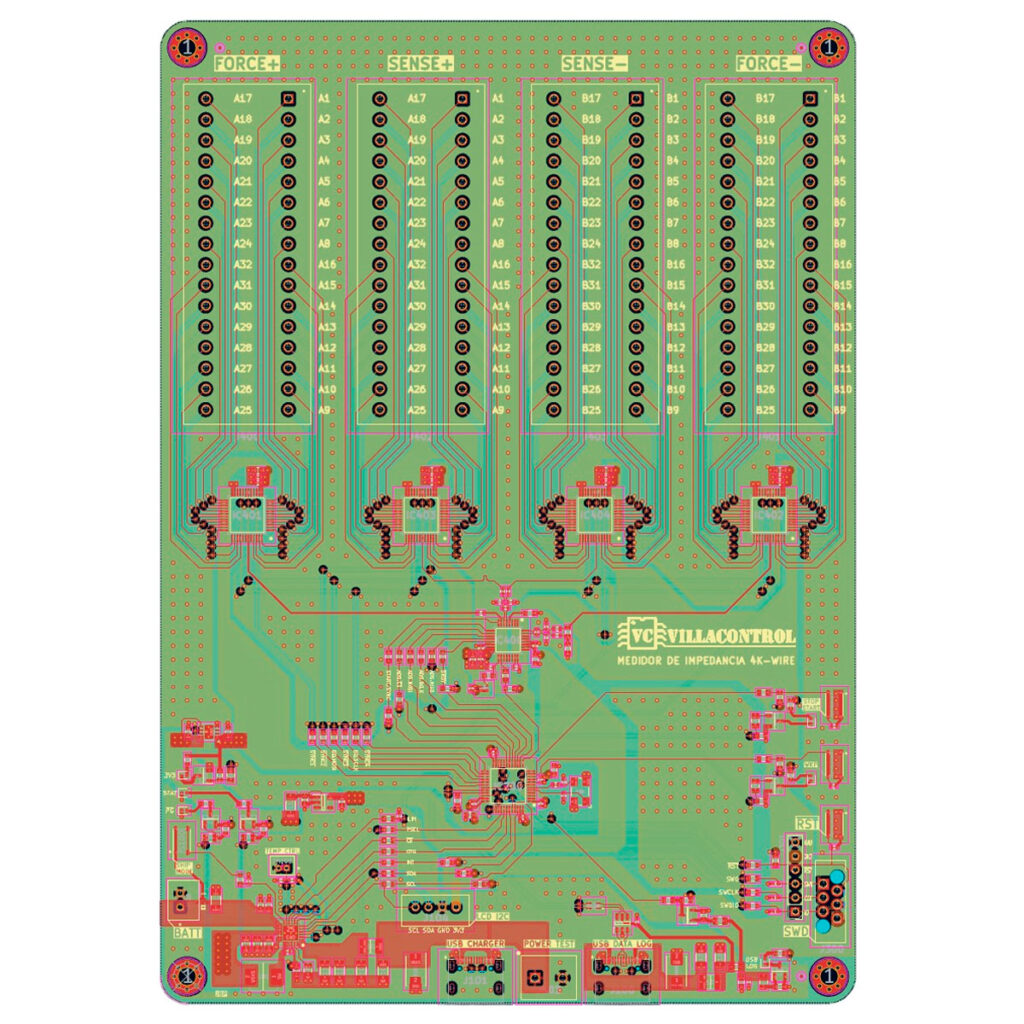

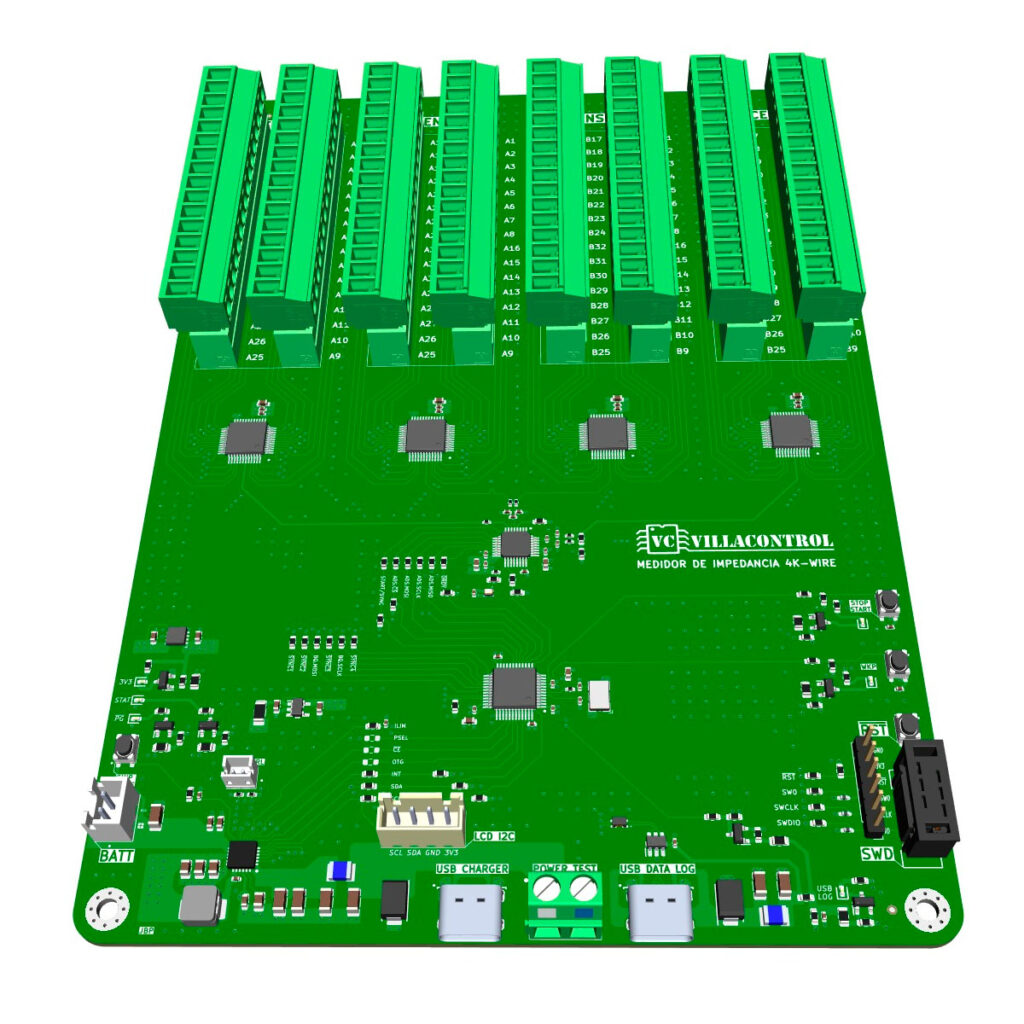

Diseño electrónico
Se desarrolló la electrónica del sistema para realizar la detección y validación de conexiones en cables multihilo, integrando la lógica de procesamiento, interfaz de prueba y elementos necesarios para una operación estable y confiable.
Firmware de la tarjeta electrónica
Se implementó la lógica de control encargada de gestionar las pruebas, procesar los estados de las conexiones y entregar resultados claros al usuario, optimizando el flujo de validación del cableado.
Fabricación de la solución

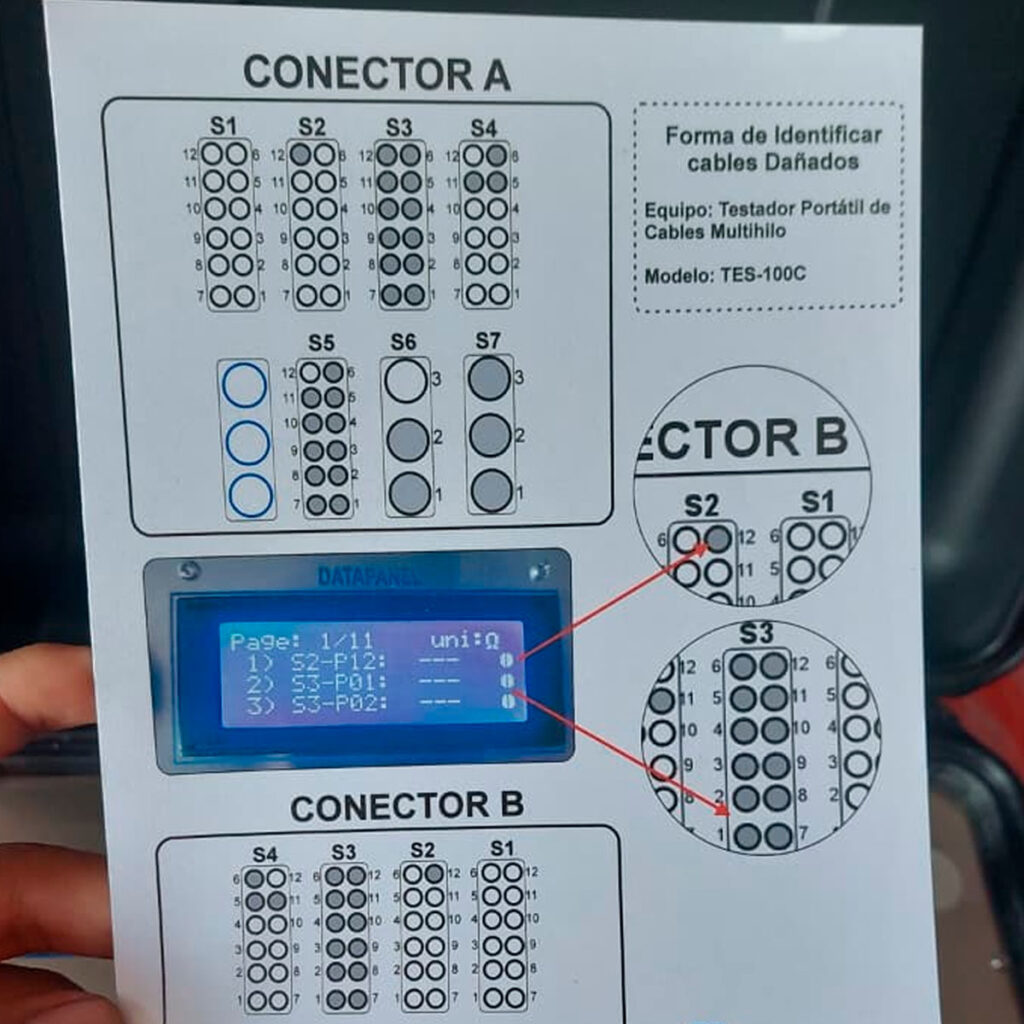

- Impresión del manual de identificación de cables dañado.

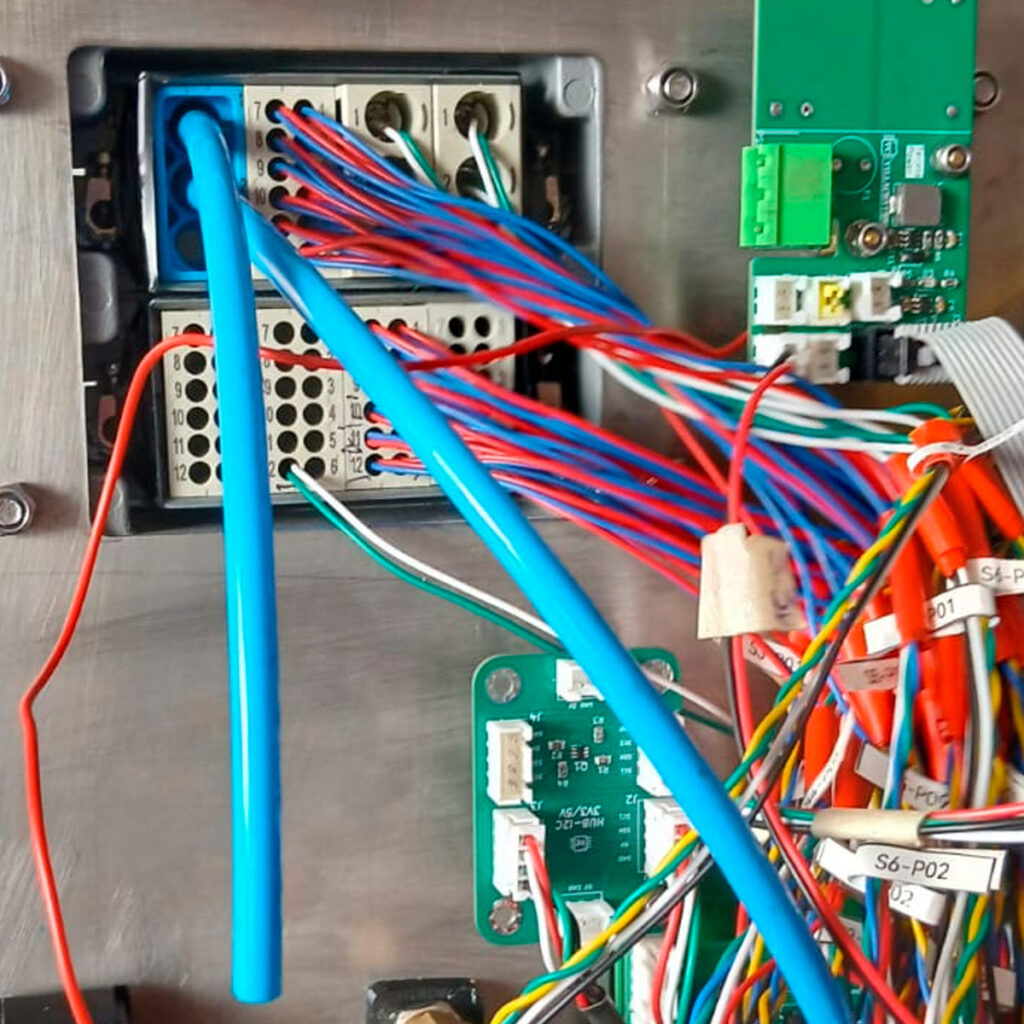

- Conexión interna de los cables para realizar la medición

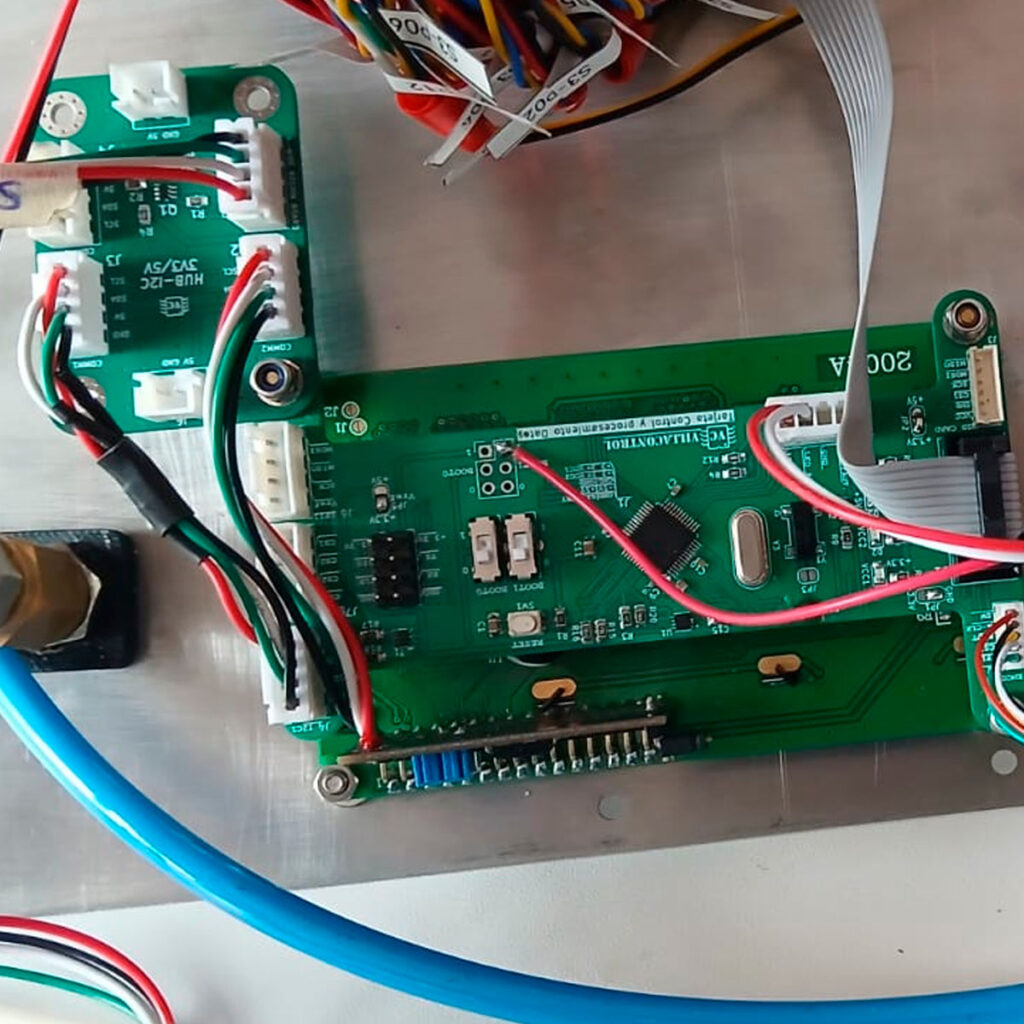

- Ubicación de la tarjeta electrónica diseñada
Resultados y validación

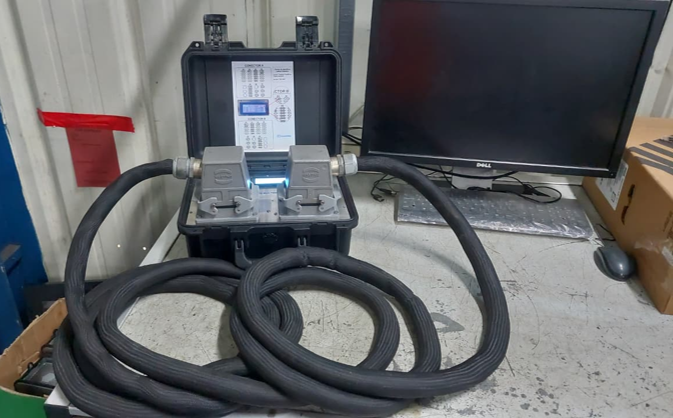

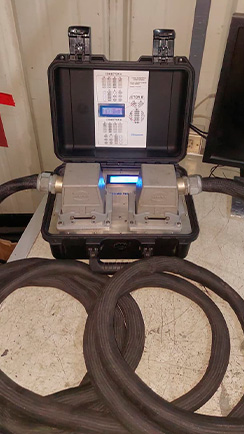

Pruebas en campo
Se validó el funcionamiento del equipo en escenarios de prueba orientados a comprobar la correcta detección de conexiones, la facilidad de uso y la estabilidad general del sistema. Las pruebas permitieron confirmar la viabilidad de la solución para tareas de inspección y diagnóstico de cables multihilo.

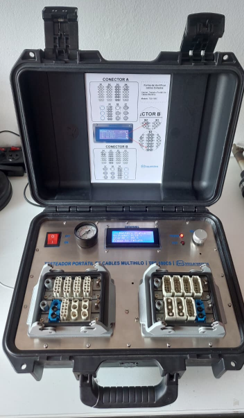

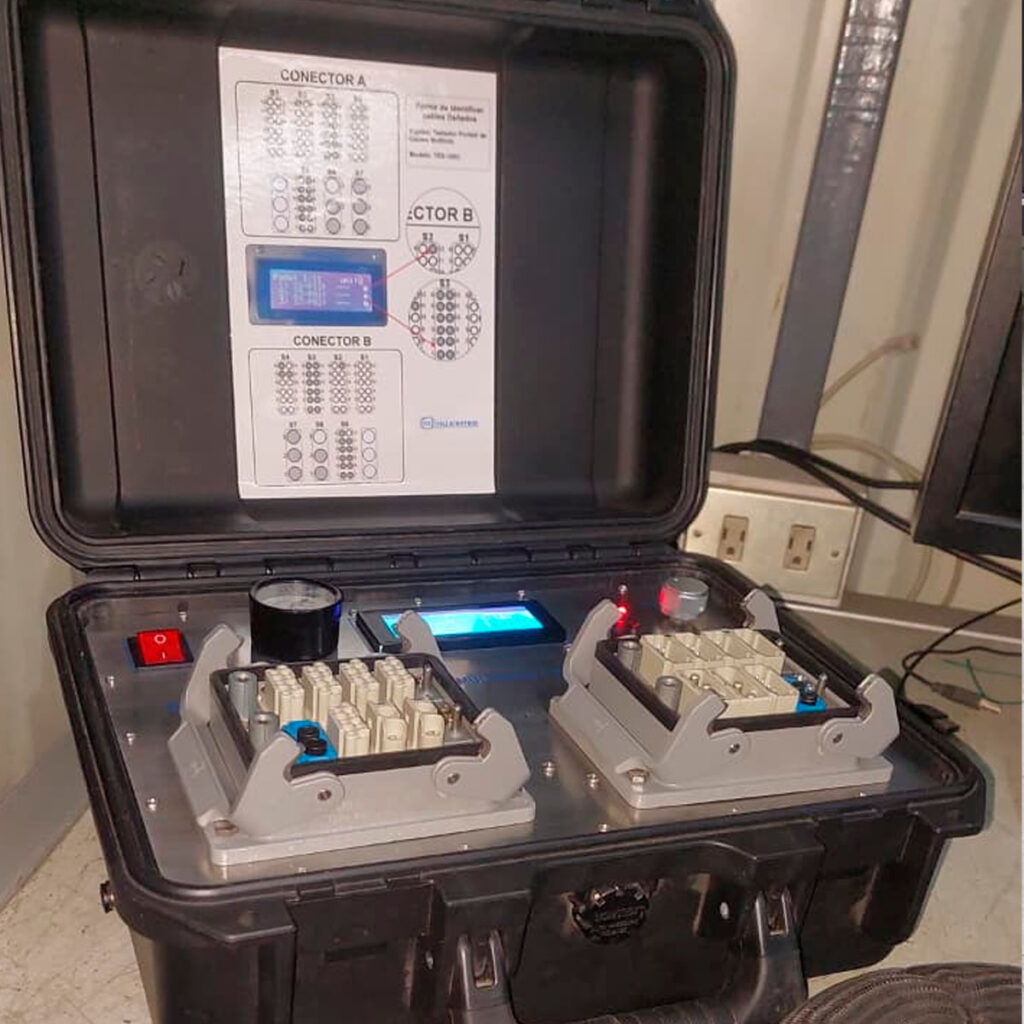

Producto final
El resultado fue un testeador portátil de cables multihilo con enfoque práctico e industrial, diseñado para agilizar procesos de verificación, mejorar la confiabilidad de las inspecciones y ofrecer una herramienta compacta para uso técnico en campo o taller.
